Montageanleitung für Deckenabhänger

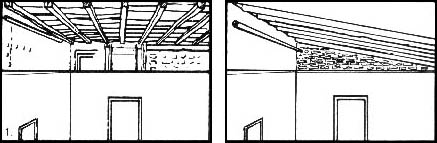

1. Decken-Abhängen selbst gemacht ist bei  klar gegliedertem Arbeitsablauf eine spielerische Hobby-Arbeit. Ob Sie schräges Gebälk, unschöne Rohre und Leitungen verdecken, ob Sie in Altbauten, Dachräume, halbwertige Bühnen- und Kellerräume zu einem modernen Zuhause aufwerten wollen, die STABA-Verlege und Montageanleitungen helfen Ihnen die Arbeit einzuteilen und auszufahren. Die Deckenabhänger sind bewährt, fachmännisch geprüft und zum Ausbau Ihrer Wohnung das einfachste und stabilste Abhänge-System.

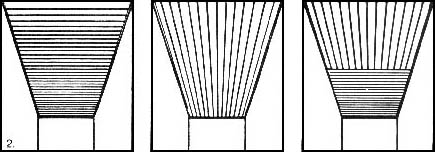

2. In schmalen Gängen, Dielen und Vorräumen ist vor der Vertagung der Profilbretter oder Panneele deren Laufrichtung einzuplanen. Lange Gänge und Räume werden optisch verkürzt, wenn die Bretter quer verlegt sind. Im Wechsel verlegte Flächen gliedern den darunterliegenden Wohnbereich sichtbar auf.  Besondere Funktionszonen (Sitzgruppe, Türeingang, Beleuchtung) können an der Decke abgelesen bzw. empfunden werden.




3. Zuerst zeichnet man mit Schnurschlag die Fluchtlinie für die Deckenabhänger an die Decke. Die Abhängepunkte haben einen Abstand auf der Linie von 80 cm. Bei einfacher Lattung laufen diese im Abstand von 60 cm parallel.



4. Bei der Konterlattung ist die Grundlattung parallel im Abstand von 80 cm, woran die Konterlattung angeschraubt wird.  Für Profilbretter ist die parallele Konterlattung im Abstand von 60 cm, für Gipskartonplatten im Abstand von 42 cm Vorschrift. Andere Deckenmaterialien bedingen je nach ihrer Särke und Tragweite andere Lattenabstände.


Zuerst messen Sie die gewünschte Abhängehöhe einschließlich die in der Altdecke liegenden Differenzen, dann wissen Sie, welche Abhängungshöhen gebraucht werden.

An Balken alter Decken werden die Abhänger seitlich befestigt.  An Betondecken müssen  nach Vorschrift  Metalldübel verwendet  werden, Halbrundkopfschrauben  werden darin verschraubt.


1. Die Justierhänger werden in das der Sollbiegestelle nächstgelegene Loch verschraubt.


2. Justierhänger in Richtung stellen und umbiegen, senkrecht stellen.


3. Justierhänger und Schiebeteil ineinanderlegen.


4. Beide Teile mit verzinkten Justiernägeln zusammenstecken.  Um 1 Loch umgesteckt entspricht der Veränderung um 1 mm Höhe.


Die Abhänger-Schiebeteile werden im Wechsel seitlich links oder rechts an die Lattung oder Rahmenschenkel angeschraubt. 2 Justiernägel erhöhen die Tragkraft der Hänger auf ca. 350 kg. Wenn der einzelne Abhänger entgültig einjustiert ist, wird der Nagel umgebogen (sichtbares Zeichen für abgeschlossene Justierung)

Belastungsversuche der Werkstoffprüfung-Fachhochschule fü;r Ingenieurwesen Ulm:
B 15 + HS 1 mit 1 Justiernagel - 494 kg abzüglich Sicherheit - 200 kg,
B 15 + HS 1 mit 2 Justiernägel - 748 kg abzüglich Sicherheit - 350 kg.

Deckenbügel, Schwingbügel, Kurzabhänger KB 5 und KB 1 0, Schwinghänger mit Gummizwischenlage, Abhängungen B 20, B 30- B 1 00, Trapezhänger finden Sie in gesonderten Prospekten.
